您現在的位置:首頁 > 產品展示 > 齒條

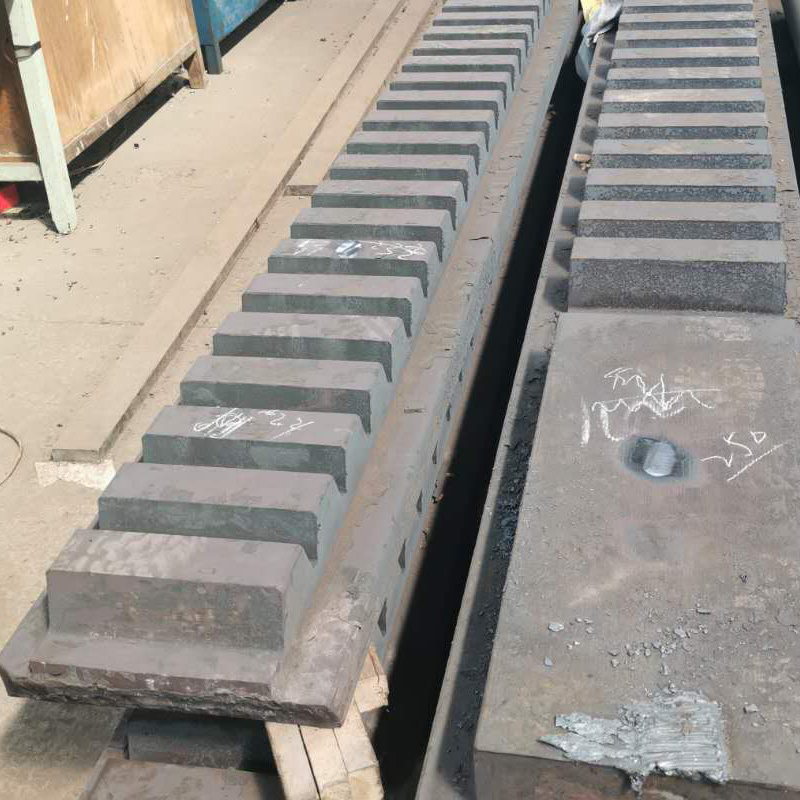

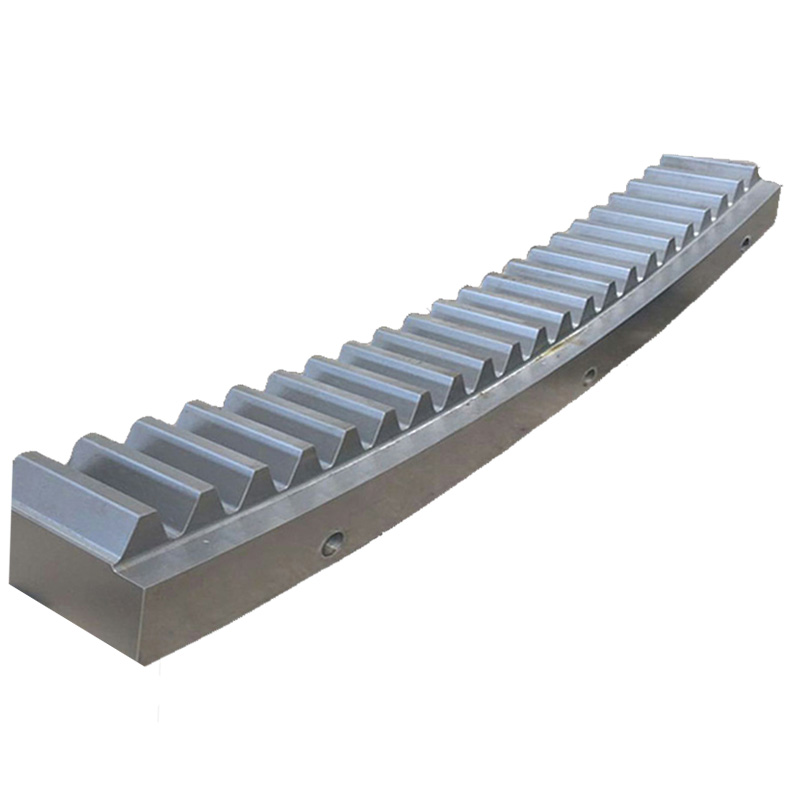

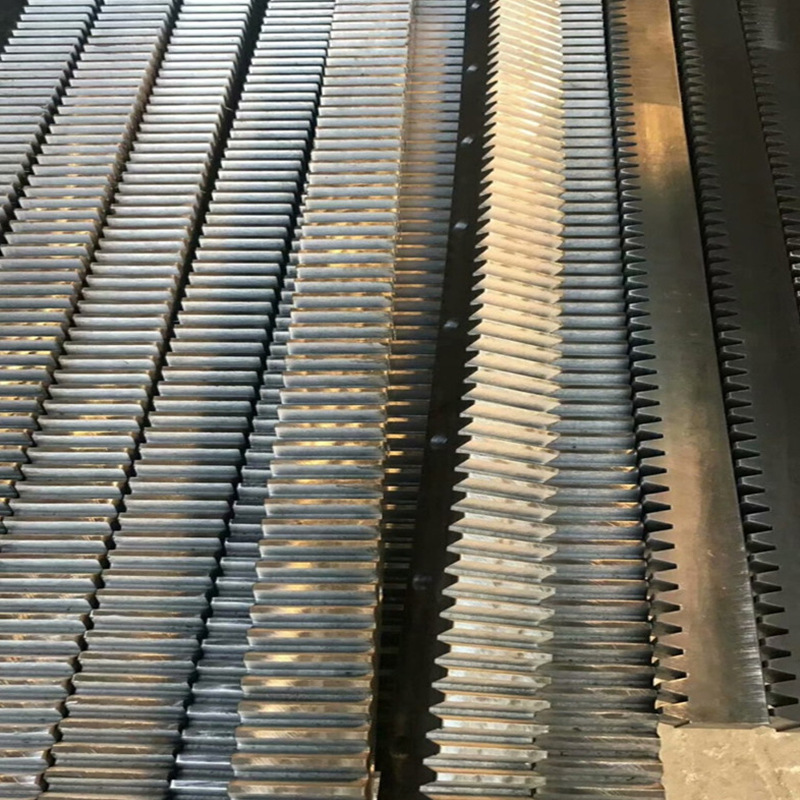

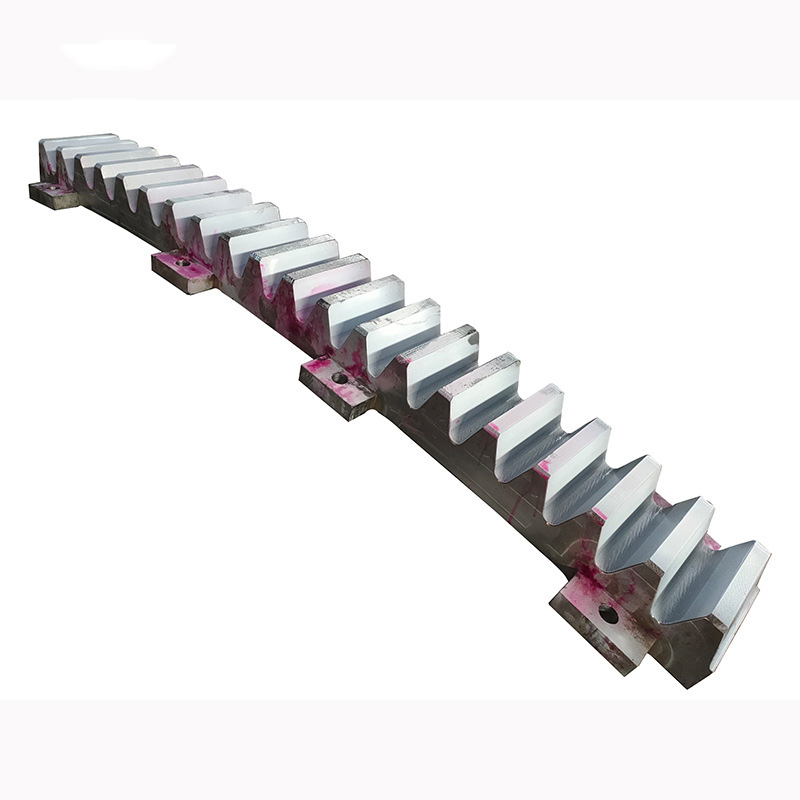

齒條

起訂量:1件

在線訂購


齒條生產流程

棒料、鍛件 →調質  → 粗銑加工 → 回火穩定 → 半精銑加工 → 回火穩定 → 精銑加工 → 表面淬火 → 磨齒加工→ 尺寸校正


齒條質量控制流程

進貨檢測:尺寸檢測、探傷檢測 → 檢測尺寸 → 檢測硬度 → 檢測尺寸 → 檢測鍵槽尺寸 → 檢測硬度 → 檢測孔徑 → 檢測尺寸 → 終檢



產品工藝

  1、鍛造 ------材料包括35 CrMo、42 CrMo、45#或根據要求;

  2、調質------------------------------------ 根據圖紙硬度要求;

  3、粗銑--滿足公差尺寸要求的外徑和階段粗加工根據圖紙要求;

  4、穩定---------------------------使產品抵抗強度、硬度下降;

  5、半精--滿足公差尺寸要求的外徑和階段精加工根據圖紙要求;

  6、二次穩定------------------------使產品抵抗強度、硬度下降;

  7、精銑--滿足公差尺寸要求的外徑和階段精加工根據圖紙要求;

  8、表淬-------------提高工件表面的硬度、耐磨性和疲勞強度;

  9、磨齒------消除熱處理后的變形和提高齒輪精度,磨削后齒的精度可達 6~3級;

  10、校正-----------------根據圖紙要求對變形尺寸進行校正;

       11、包裝---------------------------------涂抹防銹油并包裝。

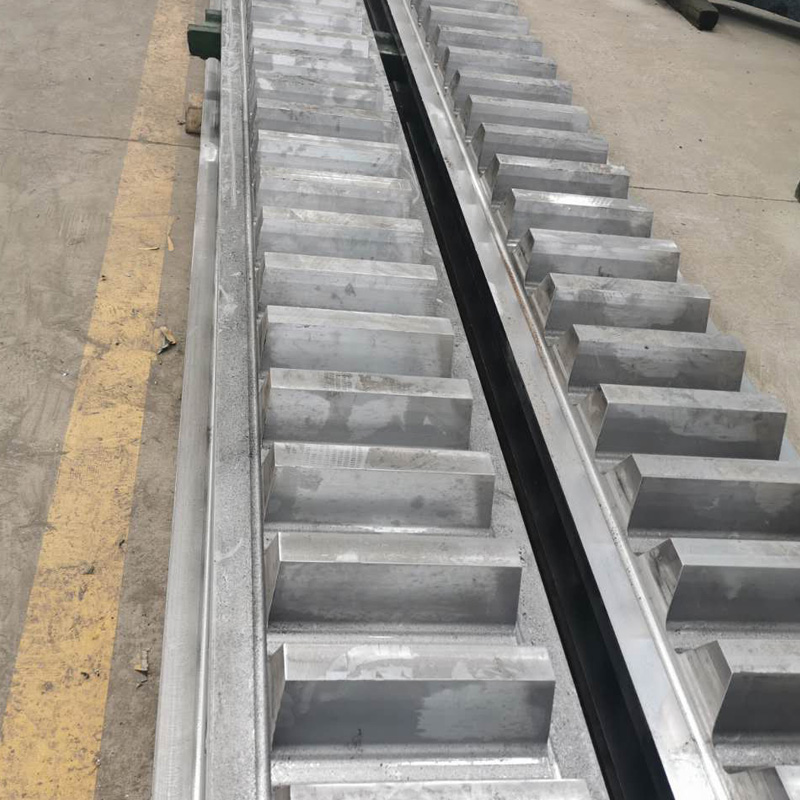

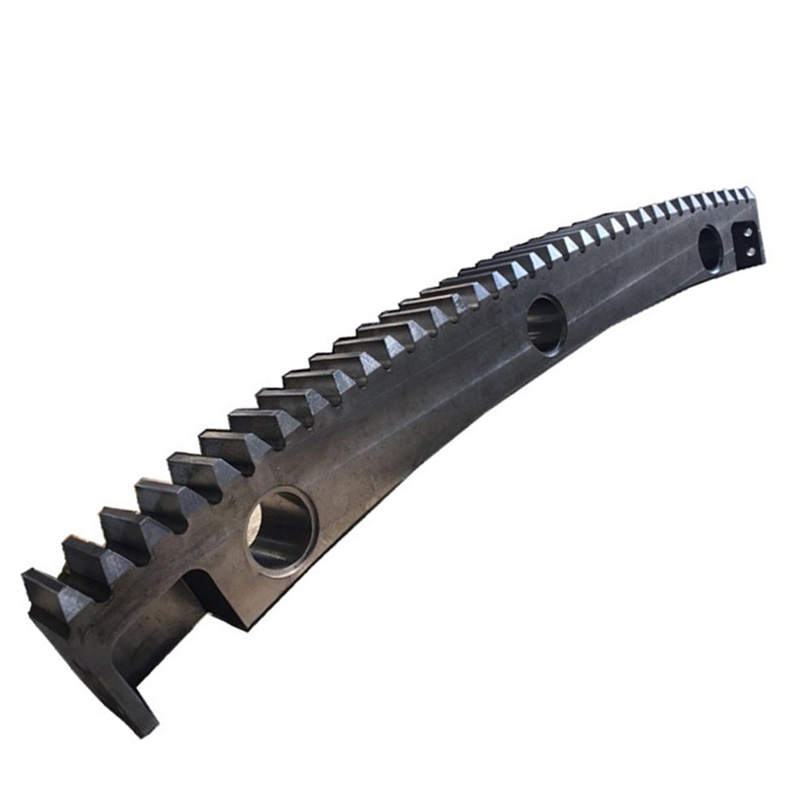

齒條是一種齒分布于條形體上的特殊齒輪。

齒條也分直齒齒條和斜齒齒條,分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用;

 齒條的齒廓為直線而非漸開線(對齒面而言則為平面),相當于分度圓半徑為無窮大圓柱齒輪。

齒條的主要參數有齒槽寬、齒頂高、齒根高、齒高、齒厚、齒根圓半徑等。


參數選擇:(1)齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差。

(2)齒輪、齒條安裝后安裝距是否合適。

(3)齒條、齒輪嚙合間隙應是0.25*模數。

(4)齒條全齒深、跳動、公法線特別是齒向是否合格。






1)加工材料:材料整體采用高品質鋼材,不易生銹,外表光潔。

2)加工方式:車,磨,刨,銑,CNC加工等,一體成型,結構穩定

,注重產品的每個細節,竭力打造高精度、高硬度、質量過硬的產品。

3)尺寸公差:根據圖紙要求公差統一保證在±0.02以?xún)?,嚴格按照圖紙進行加工。

4)應用領域:加工產品廣泛應用于印刷包裝機械、立體車庫設備、環保機械、輸送設備、

化工設備、冶金礦山設備、鋼鐵電力設備、攪拌設備、筑路機械、制糖工業、

風力發電、扶梯電梯驅動、船舶領域、輕工領域、造紙領域、冶金行業、

污水處理、建材行業、起重機械、輸送線、流水線等場合,歡迎來電咨詢!
